摘要：匯川可編程控制器PLC根據檢測到的線速度信號運算后模擬輸出調節收線變頻器的頻率，頻率隨著卷徑而改變。當層繞過程中亂絲時還可控制它的反轉后重繞，反轉時放線架自動將 多余的線收回。
焊絲層繞機系統方案：
■ 準確計米、計重，誤差在0.1%以?xún)?nèi)；
■ 到達設定的重量或米數后自動減速并停車；
■ 斷線檢測并自動停機；
■ 實現繞線過程恒張力、恒線速控制；
■ 操作簡單、精度高、速度快；
■ 起停平穩快速，無斷絲現象；
■ 各種參數設置、信息顯示和故障報警功能；
方案說明：

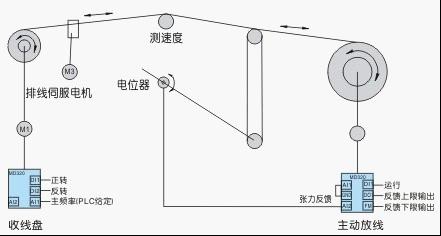

PLC根據檢測到的線速度信號運算后模擬輸出調節收線變頻器的頻率，頻率隨著卷徑而改變。當層繞過程中亂絲時還可控制它的反轉后重繞，反轉時放線架自動將 多余的線收回。電位器的反饋信號輸入放線變頻器來控制張力恒定，此時變頻器頻率源設為主頻率加輔助頻率，主頻率為0（設為AI1，并將AI1與GND斷 接）輔助頻率設為PID，PID目標值用面板給定（50%）。
方案優勢：
■主動放線采用雙向PID控制，響應快，張力恒定；
■放線無須卷徑計算和初始卷徑給定，節省了檢測環節（編碼器測角速度后計算卷徑或超聲波傳感器直接測卷徑）；
■由于增加擺桿反饋信號的判斷到PLC進行輔助張力控制，使放線盤不會出現快速正反轉的可能，所以放線電機和變頻就可以相對選小，節省成本；
■反饋上下限檢測由變頻器判斷后輸出，無須安裝接近開關檢測；
■啟停快、生產效率高、速度快（最高速度25m/s），運行平穩可靠；
■系統接線簡單、控制邏輯清晰、調試方便；
