PLC有很強的自診斷能力，當PLC自身故障或外圍設備故障，都可用PLC上具有的診斷指示功能的發光二極管的亮滅來診斷。
一、PLC故障查找流程圖
1、總體檢查

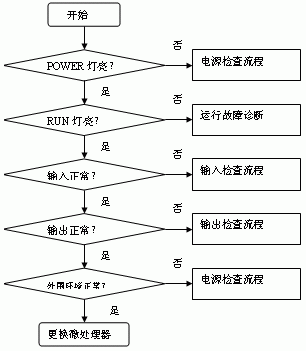

根據總體檢查流程圖找出故障點的大方向，逐漸細化，以找出具體故障，如圖1所示。
圖1
2、電源故障檢查

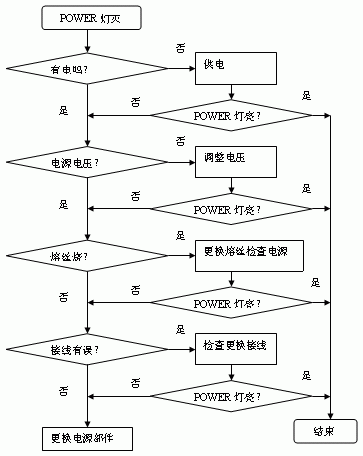

電源燈不亮需對供電系統進行檢查，檢查流程圖如圖2所示。
圖2
3、運行故障檢查

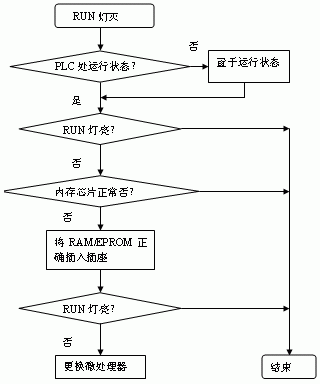

電源正常，運行指示燈不亮，說明系統已因某種異常而終止了正常運行，檢查流程圖如圖3所示。
圖3
4、輸入輸出故障檢查
輸入輸出是PLC與外部設備進行信息交流的通道，其是否正常工作，除了和輸入輸出單元有關外，還與聯接配線、接線端子、保險管等元件狀態有關。檢查流程圖如圖4、圖5所示。
圖4
圖5
5、外部環境的檢查
影響PLC工作的環境因素主要有溫度、濕度、噪音與粉塵，以及腐蝕性酸堿等。
二、可編程序控制器輸入、輸出單元故障處理

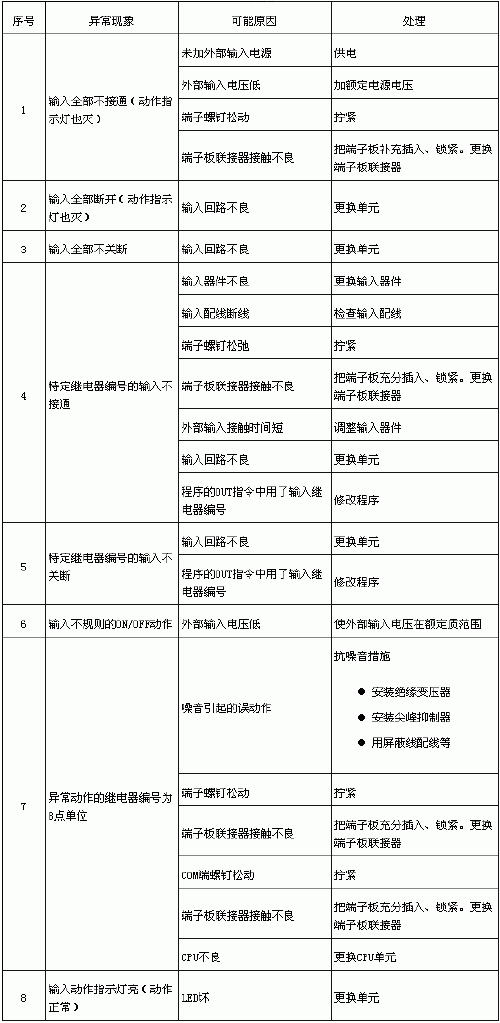

表1 可編程序控制器輸入單元故障處理

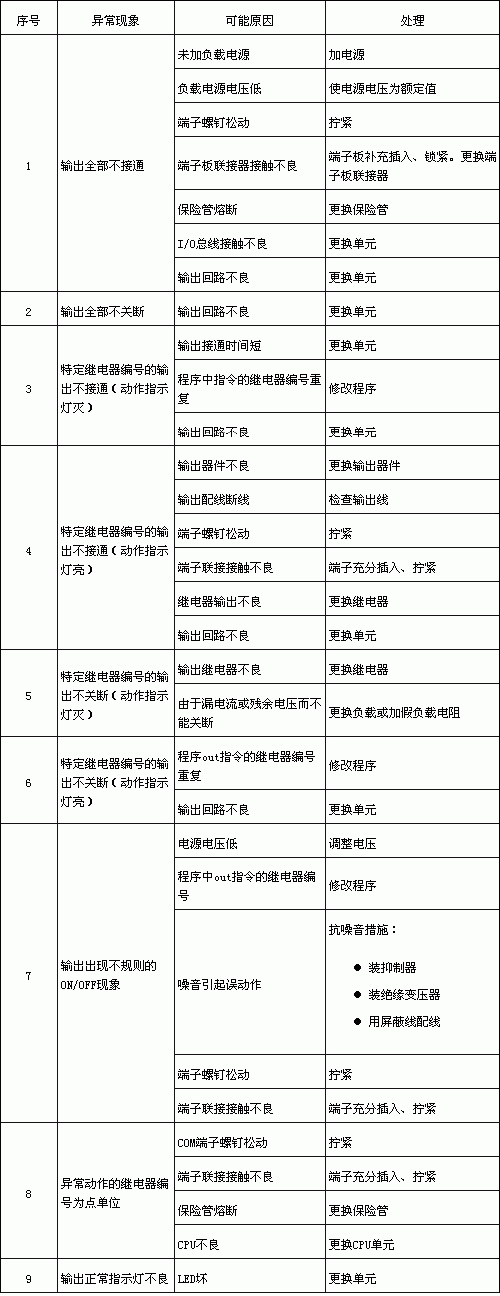

表2 可編程序控制器輸出單元故障處理
